สถานที่กำเนิด:
ตงกวนกวางตุ้ง CN
ชื่อแบรนด์:
ORK
ได้รับการรับรอง:
RoHs, Reach, ISO9001, IATF16949, FDA
หมายเลขรุ่น:
มาตรฐาน
FKM O Ring Supplier ผลิตแหวนซีล FKM O
ในฐานะซัพพลายเออร์ FKM o ring เราเป็นผู้ผลิตแหวนซีล FKM O เราผลิตแหวน o ดังกล่าวตั้งแต่ปี 2549 เมื่อเราเริ่มโรงงาน ดังนั้นโรงงานของเราจึงมีทีมงานผลิตและควบคุมคุณภาพที่มีประสบการณ์มากมาย
ประวัติ บริษัท :
Rui Chen Sealing Co. , Ltd สร้างขึ้นในปี 2549 ขณะนี้มีพนักงานมากกว่า 200 คนบริษัท มีสองสาขาในมณฑลกวางตุ้งและเจียงซี ได้แก่ Dongguan Rui Chen Sealing Co. , Ltd. และ Shangrao Rui Chen Sealing Co. , Ltd.
บริษัท ของเรามีเป้าหมายที่จะตอบสนองความต้องการของลูกค้าในขณะเดียวกันเรามีความเชื่อมั่นที่ดีคอยติดต่อและรับประกันคุณภาพของผลิตภัณฑ์เมื่อจำเป็นเราจะช่วยลูกค้าทำการออกแบบที่เกี่ยวข้อง (เช่นการพัฒนาแม่พิมพ์) ประหยัดทรัพยากรในการพัฒนาผลิตภัณฑ์ใหม่ลดวงจรการพัฒนาลดความล้มเหลวที่อาจเกิดขึ้นดังนั้นเราจึงได้รับความไว้วางใจจากลูกค้าของเราตอนนี้เรามีลูกค้าเกือบ 200 รายที่มีชื่อเสียงทั้งในและต่างประเทศ
ในปี 2552 บริษัท ได้เปิดตัวระบบ Enterprise Resource Planning (ERP) เพื่อตรวจสอบการวางแผนการผลิตการจัดส่งสถิติคุณภาพและการวิเคราะห์ ฯลฯ เพื่อปรับปรุงการควบคุมในระหว่างกระบวนการและการบริการลูกค้าทั้งหมด
แสดงภาพ:

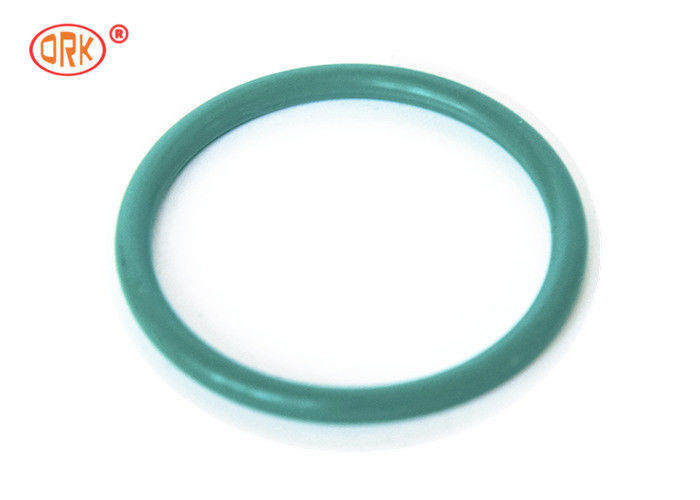

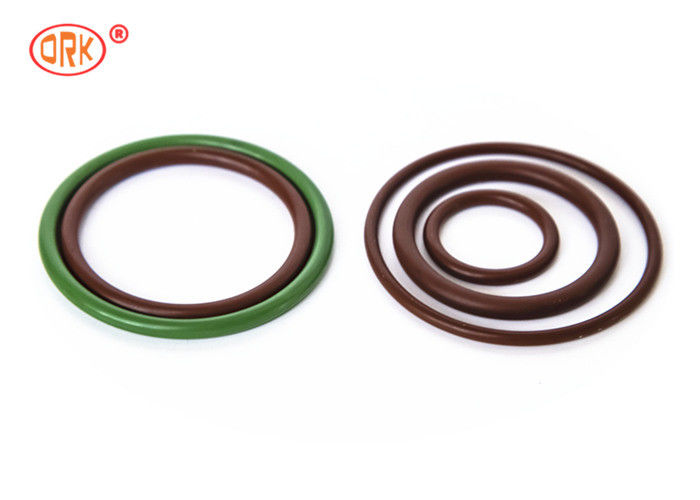

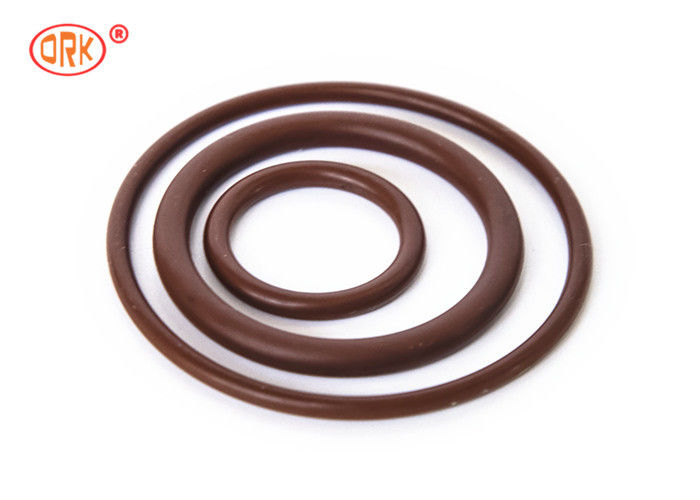

ชื่อสินค้า: แหวนซีล FKM Oสี: เขียว, น้ำตาล, น้ำเงิน
เอกสารข้อมูล (FKM 75 Brown)
| รายงานการทดสอบวัสดุ | ||||||
| V7503 (FKM75 สีน้ำตาล) COMPOUND | ||||||
| ASTM D2000 M2HK 757 A1-10 B38 EO78 EF31 F15 | ||||||
| กด Cure Post Cure | ||||||
| แผ่น: 10 นาที 170 ℃แผ่น: 16 ชม. 230 ℃ | ||||||
| ปุ่ม: 10 นาที 170 ℃ปุ่ม: 16 ชม. 230 ℃ | ||||||
| คุณสมบัติดั้งเดิม | ข้อมูลจำเพาะ | ผลการทดสอบ | วิธีทดสอบ ASTM | ผู้พิพากษา | ||
| HARDNESS SHORE ก | 75 °± 5 | 72 | D2240 | ตกลง | ||
| แรงดึง, MPA, MIN | ≥7 | 11.53 | D412 | ตกลง | ||
| สุดยอดการยืดตัว,％, ขั้นต่ำ | ≥ 150 | 241.01 | D412 | ตกลง | ||
| แรงโน้มถ่วงเฉพาะ (g / cm3) | 2.18 | D297 | ตกลง | |||
| ความต้านทานความร้อน 70 H.ที่ 250 ℃ (A1-10) | D573 | |||||
| การเปลี่ยนแปลงในความแข็งจุด | +10 | +1 | ตกลง | |||
| เปลี่ยนความแข็งแรงของแรงดึง,% | -25 | -0.78 | ตกลง | |||
| การเปลี่ยนแปลงในการยืดตัวสูงสุด MAX% | -25 | -14.14 | ตกลง | |||
| COMPRESSION SET, MAX, 22H ที่ 200 ℃ | ≤30 | 22.69 | D395 | ตกลง | ||
| เชื้อเพลิงต้านทานการไหล 101.70H ที่ 200 ℃ (EO78) | D471 | |||||
| การเปลี่ยนแปลงในความแข็งจุด | -15 ~ + 5 | -8 | ตกลง | |||
| เปลี่ยนความแข็งแรงของ TENSILES MAX% | -40 | -21.5 | ตกลง | |||
| การเปลี่ยนแปลงในการยืดตัวสูงสุด MAX% | -20 | -12.3 | ตกลง | |||
| การเปลี่ยนแปลงในปริมาณ% | 0 ~ + 15 | +8.62 | ตกลง | |||
| เชื้อเพลิงความต้านทานการไหล C, 70H ที่ 23 ℃ (EF31) | D471 | |||||
| การเปลี่ยนแปลงในความแข็งจุด | ± 5 | -3 | ตกลง | |||
| เปลี่ยนความแข็งแรงของ TENSILES MAX% | -25 | -15.62 | ตกลง | |||
| การเปลี่ยนแปลงในการยืดตัวสูงสุด MAX% | -20 | -12.6 | ตกลง | |||
| การเปลี่ยนแปลงในปริมาณ% | 0 ~ + 10 | +5.2 | ตกลง | |||
| อุณหภูมิต่ำ BRITTLENESS NONBRITTLE | ||||||
| หลังจาก 3 นาทีที่ -25 ° C (F15) | NONBRITTLE | ผ่าน | D2137 | ตกลง | ||
ส่งข้อสอบของคุณตรงมาหาเรา
