สถานที่กำเนิด:
กวางตุ้ง จีน
ชื่อแบรนด์:
ORK
ได้รับการรับรอง:
FDA,ROHS,ISO9001,TS16949
หมายเลขรุ่น:
ที่กำหนดเอง

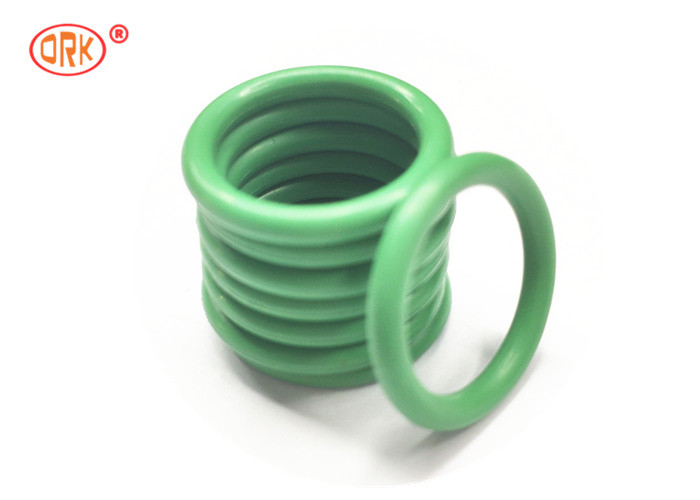

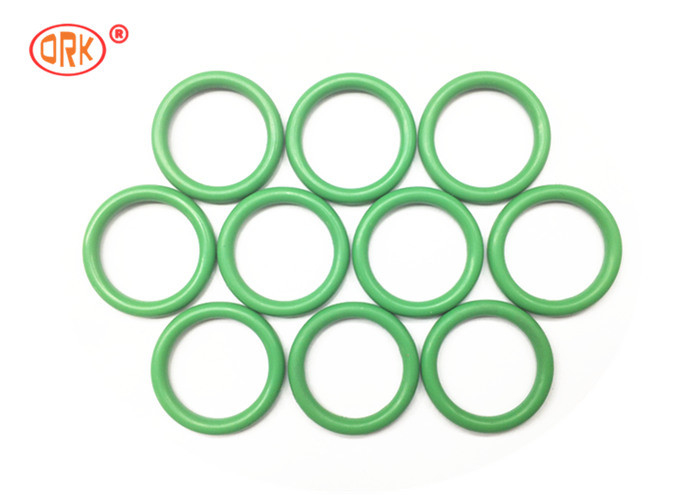

หัวฉีดน้ำมันเชื้อเพลิงสีเครื่องซักผ้าแรงดันโอริงสารเคมี / ไอน้ำทน
ASTM D1418 การกำหนด:FKM
การกำหนดสารประกอบ ORK: VT
สีมาตรฐาน:เขียว น้ำตาล ดำ
คำอธิบาย:คอมพาวนด์ที่มีฟลูออโรคาร์บอนเป็นส่วนผสมหลักที่ทนต่ออุณหภูมิสูงและทนต่อสารเคมีได้ดีเยี่ยม จึงเหมาะอย่างยิ่งสำหรับวัสดุโอริงอเนกประสงค์
การใช้คีย์:ซีลสำหรับเครื่องยนต์อากาศยานซีลสำหรับระบบจัดการเชื้อเพลิงรถยนต์แอปพลิเคชั่นตั้งค่าอุณหภูมิสูง / ต่ำสถานการณ์การสัมผัสสารเคมีในวงกว้างบริการดูดฝุ่น.
ช่วงอุณหภูมิ
สารประกอบมาตรฐาน:-13° ถึง +446°F
สารประกอบพิเศษ: -40° ถึง +446°F
ความแข็ง (ฝั่ง A):55 ถึง 90
คุณสมบัติ:เกรดฟลูออรีนสูงมีความต้านทานการบวมตัวสูงขึ้นในส่วนผสมของเชื้อเพลิงที่ผสมออกเทนและออกซิเจนสูงซึ่งให้ประสิทธิภาพที่เหนือกว่าในน้ำมันเบนซินผสมเอทานอล/เมทานอลเกรดที่ทนทานต่อเบสช่วยเพิ่มความทนทานต่อสารปกป้องน้ำมันที่มีเอมีนที่พบในน้ำมันเกียร์ใหม่นอกจากนี้ยังปรับปรุงความทนทานต่อไอน้ำสำหรับการบริการที่มีอุณหภูมิสูงขึ้นฐานอุณหภูมิต่ำสามารถปรับปรุงประสิทธิภาพได้ถึง -40 ° F
โพลีเมอร์ชนิดใหม่ที่นำเสนอมีความทนทานต่อสารเคมีที่ดีขึ้นและประสิทธิภาพการทำงานที่อุณหภูมิต่ำ
FKM® Extreme™ ETP มีความเข้ากันได้ทางเคมีคล้ายกับ Kalrez™ ที่มีอุณหภูมิ TR(10) -40°F และความเปราะบางถึง -76°
ข้อจำกัด:ไม่แนะนำให้ใช้ฟลูออโรคาร์บอน (FKM®s) สำหรับการสัมผัสกับคีโตน เอมีน เอสเทอร์และอีเทอร์ที่มีน้ำหนักโมเลกุลต่ำ ไนโตรไฮโดรคาร์บอน กรดไฮโดรฟลูออริกร้อนหรือกรดคลอโรซัลโฟนิก หรือของเหลว Skydrol®นอกจากนี้ยังไม่แนะนำสำหรับสถานการณ์ที่ต้องการความยืดหยุ่นในอุณหภูมิต่ำที่ดี
คำอธิบายวัสดุ:
| รายงานการทดสอบวัสดุ | |||||
| FKM 70 กรีนคอมพาวด์ | |||||
| ASTM D2000 M2HK 707 A1-10 B38 EO78 EF31 F13 | |||||
| กดรักษา | หลังการรักษา | ||||
| แผ่น : 10 นาที 170℃ | แผ่น : 16 ชม.230℃ | ||||
| ปุ่ม : 10 นาที 170℃ | ปุ่ม : 16 ชม. 230℃ | ||||
| คุณสมบัติเดิม | ข้อมูลจำเพาะ | ผลการทดสอบ | วิธีการทดสอบ ASTM | ||
| ความแข็งฝั่ง A | 70 °±5 | 71 | D2240 | ||
| แรงดึง, MPA, MIN | ≥7 | 8.13 | D412 | ||
| การยืดตัวขั้นสุดยอด, ％, MIN | ≥175 | 209.16 | D412 | ||
| ความถ่วงจำเพาะ (g/cm3) | 2.05 | D297 | |||
| ทนความร้อน 70 ชม.ที่ 250℃(A1-10) | D573 | ||||
| เปลี่ยนความแข็ง จุด | +10 | +4 | |||
| การเปลี่ยนแปลงความแข็งแรงของแรงดึง% | -25 | +20.66 | |||
| เปลี่ยนการยืดตัวสูงสุด% สูงสุด | -25 | -7.49 | |||
| ชุดบีบอัด สูงสุด 22 ชม. ที่ 200℃(B38 ) | ≤30 | 20.52 | D395 | ||
| เชื้อเพลิงต้านทานของไหล.10170 ชม. ที่ 200 ℃ (EO78) | D471 | ||||
| เปลี่ยนความแข็ง จุด | -15~+5 | -9 | |||
| การเปลี่ยนแปลงความต้านแรงดึง สูงสุด % | -40 | -18.6 | |||
| เปลี่ยนการยืดตัวสูงสุด% สูงสุด | -20 | -12.6 | |||
| เปลี่ยนปริมาณ% | 0~+15 | +9.85 | |||
| เชื้อเพลิงต้านทานของเหลว C, 70H ที่ 23℃ (EF31) | D471 | ||||
| เปลี่ยนความแข็ง จุด | ±5 | -3 | |||
| การเปลี่ยนแปลงความต้านแรงดึง สูงสุด % | -25 | -15.2 | |||
| เปลี่ยนการยืดตัวสูงสุด% สูงสุด | -20 | -12.6 | |||
| เปลี่ยนปริมาณ% | 0~+10 | +5.2 | |||
| อุณหภูมิต่ำ ความเปราะบาง ไม่เป็นสนิม | |||||
| หลังจาก 3 นาทีที่ -10°C (F13) | ไม่ใช่บริตเติ้ล | ผ่าน | D2137 | ||
2. สารประกอบของเรามีคุณสมบัติตรงตามมาตรฐาน ASTM 2000 ที่กล่าวถึงข้างต้น
3. ข้อมูลนี้มีความถูกต้องเชื่อถือได้ ณ วันที่ระบุ เท่าที่เราทราบ
4. ข้อมูลดังกล่าวได้มาจากการทดสอบที่เราพิจารณาว่าเชื่อถือได้ เราไม่รับรองว่า
- ผลลัพธ์เดียวกันสามารถหาได้จากห้องปฏิบัติการอื่น โดยใช้เงื่อนไขที่แตกต่างกันโดยการเตรียมและประเมินผลตัวอย่าง
ส่งข้อสอบของคุณตรงมาหาเรา
